La ventana como válvula de seguridad: el balance de energía que la norma ignora

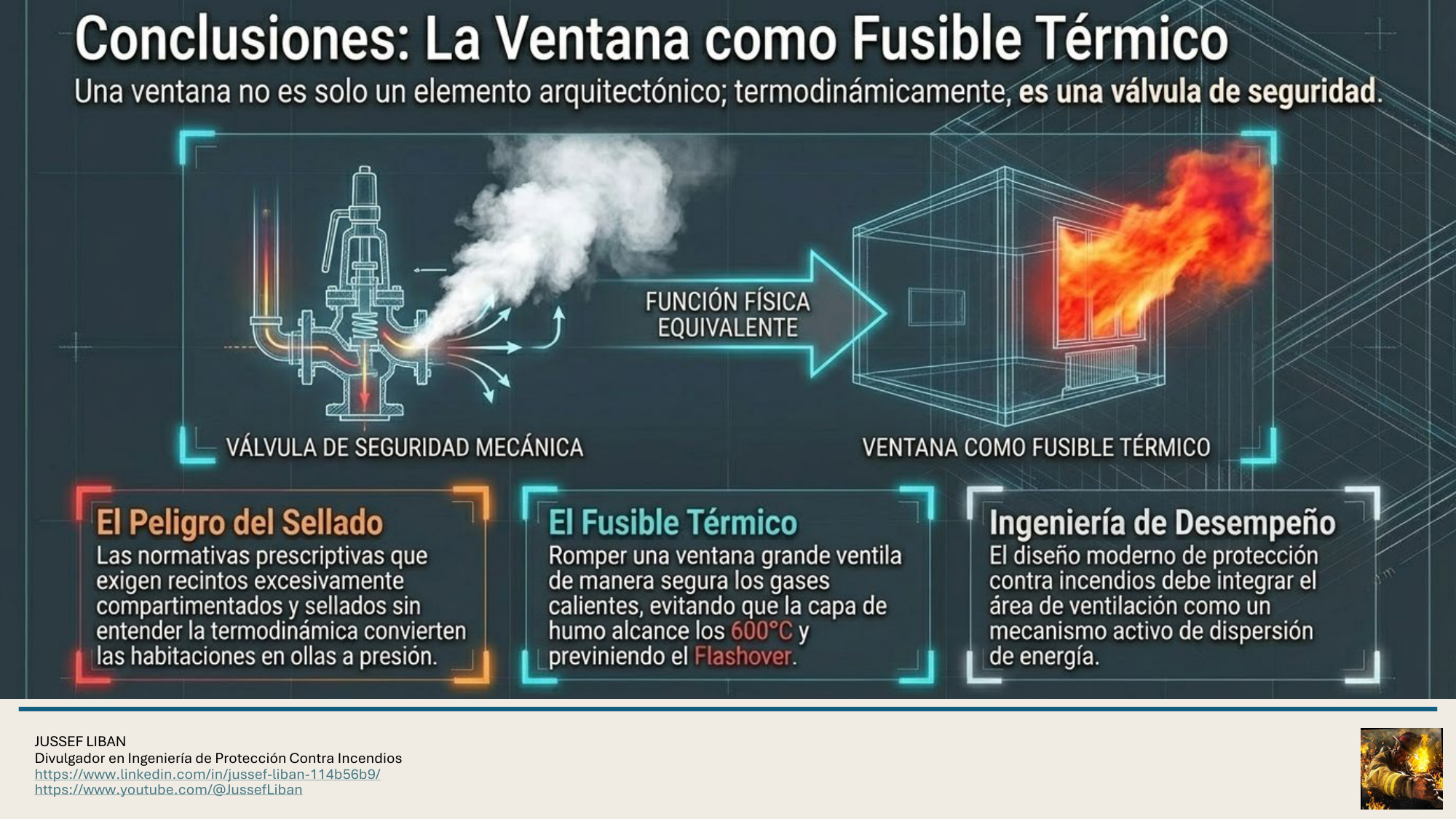

En arquitectura y en la ingeniería prescriptiva, las dimensiones de puertas y ventanas suelen definirse por criterios de evacuación, circulación o estética. Sin embargo, la dinámica de incendios muestra que durante un incendio esas aberturas dejan de ser simples accesos y pasan a funcionar como válvulas de alivio térmico del compartimento.

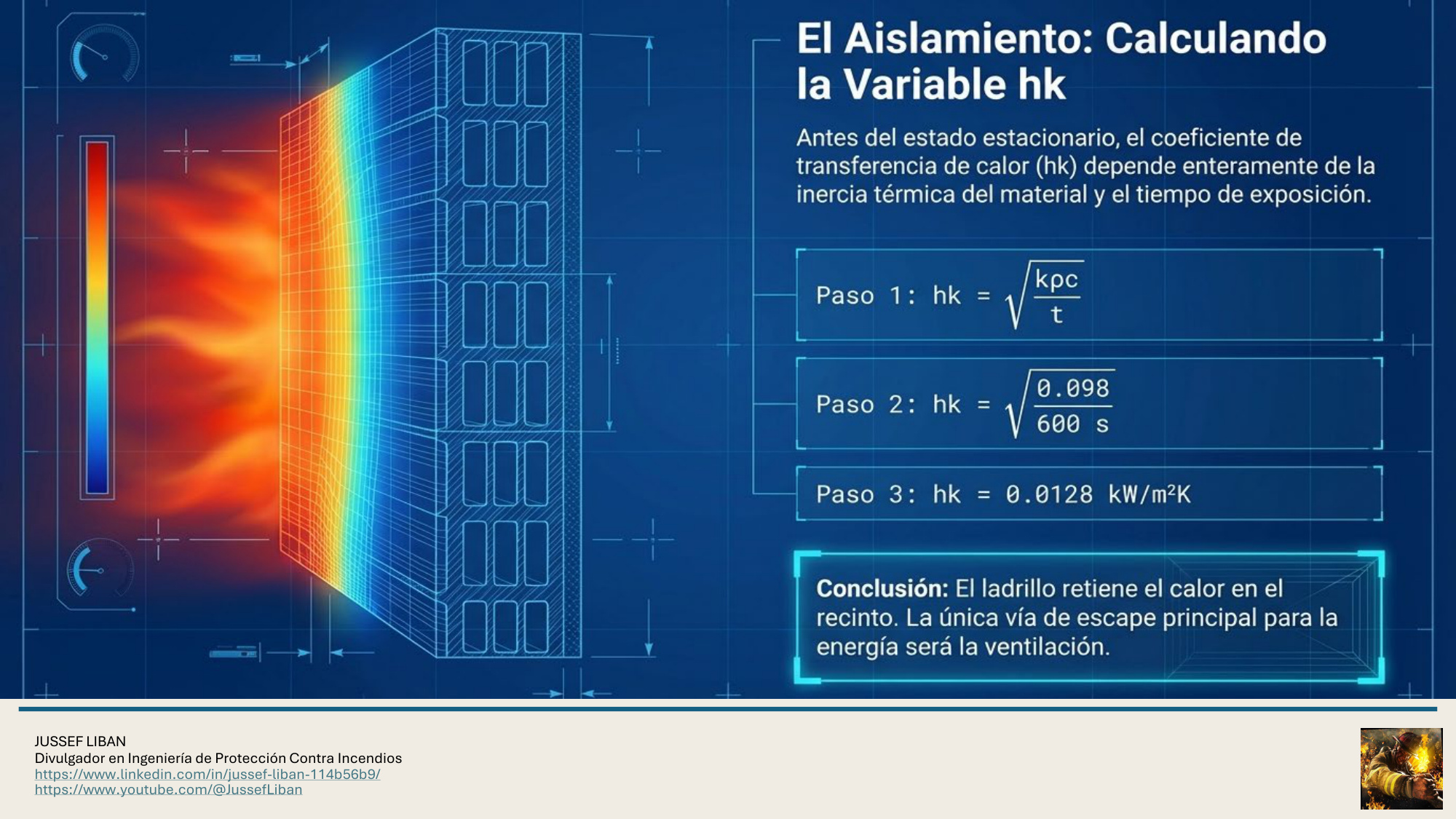

En la Parte 1 vimos cómo la inercia térmica de las paredes puede determinar la evolución de un incendio. Pero cuando la envolvente está construida con materiales incombustibles pero altamente aislantes, como el ladrillo sílico-calcáreo hueco, aparece un segundo problema físico: el muro deja de actuar como sumidero de energía.
Si las paredes no absorben calor, la única vía disponible para disipar la energía liberada por el incendio es la ventilación del recinto. En términos simples, el compartimento solo puede exhalar calor a través de sus aberturas.
Cuando esas aberturas son insuficientes, el recinto comienza a comportarse como un sistema térmico cerrado, donde la energía del incendio se acumula progresivamente en los gases calientes.

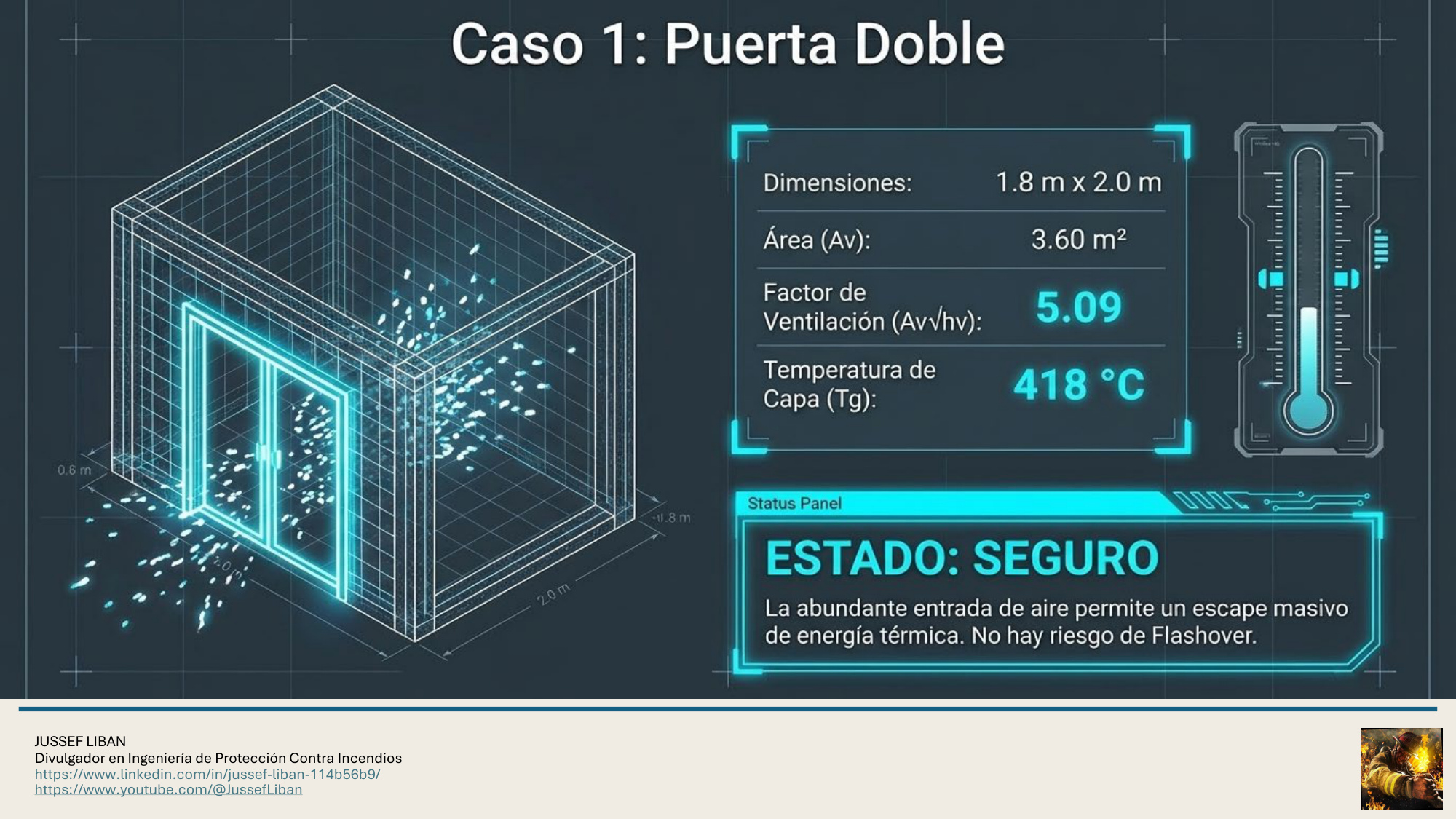

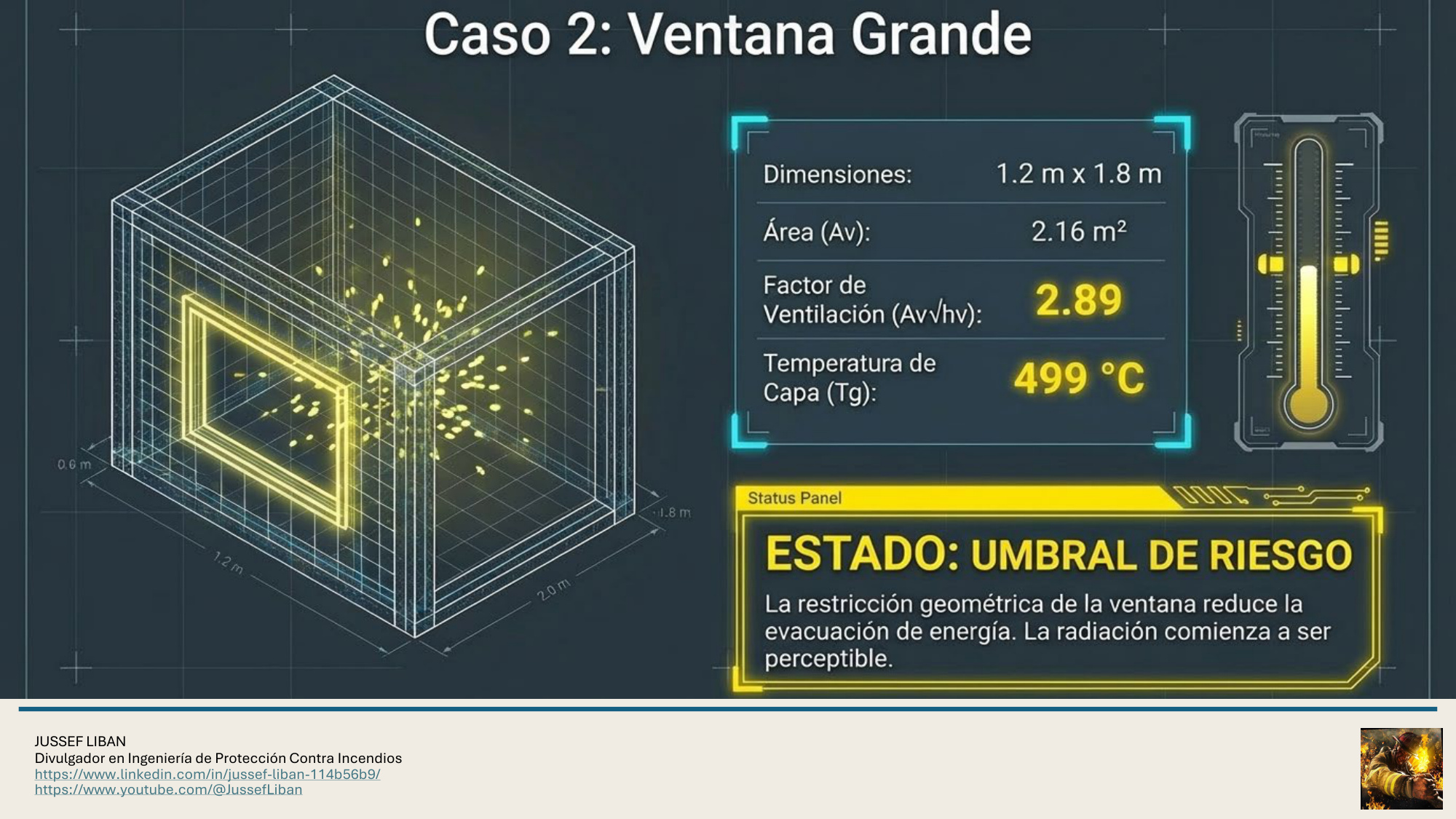

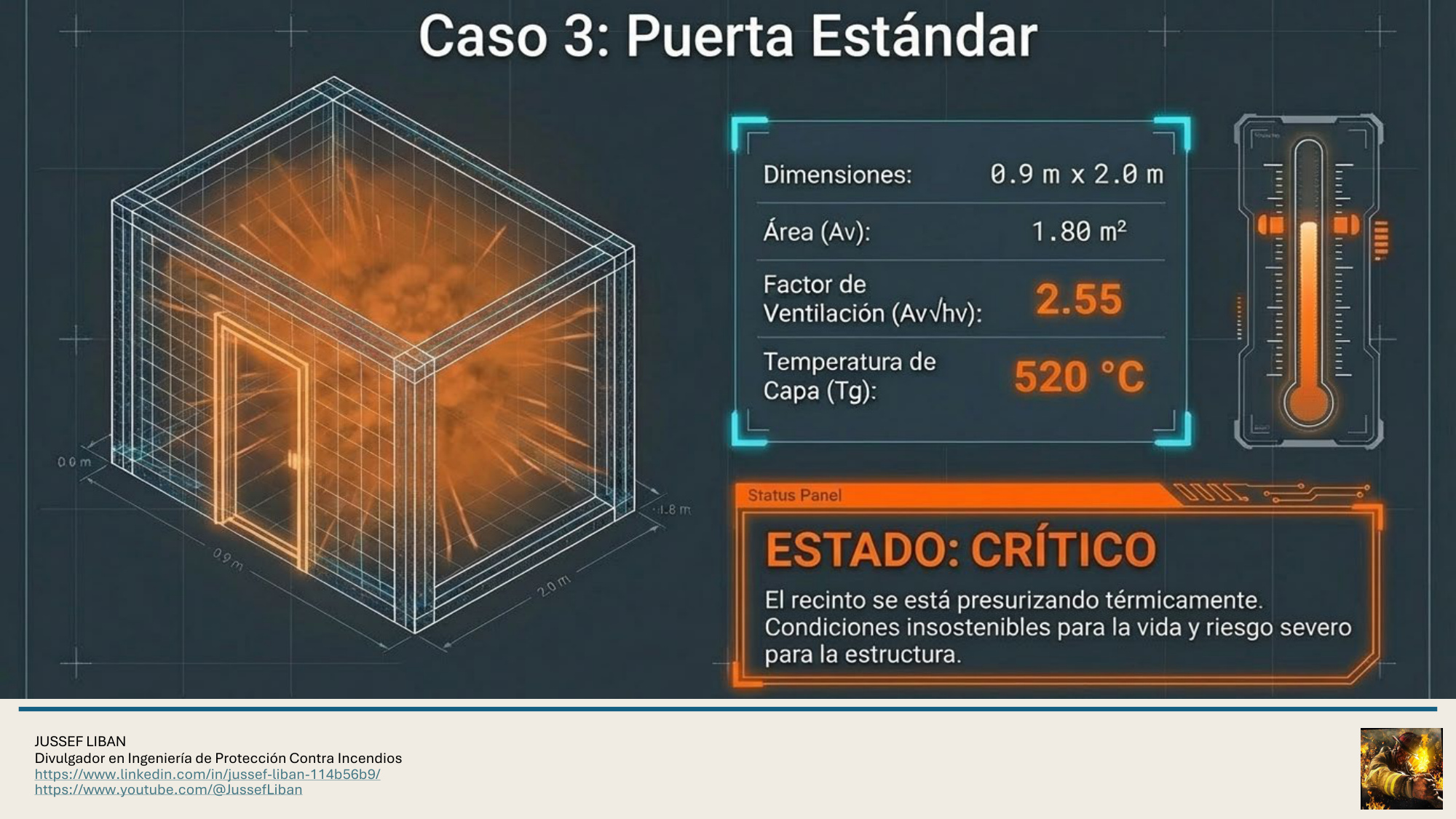

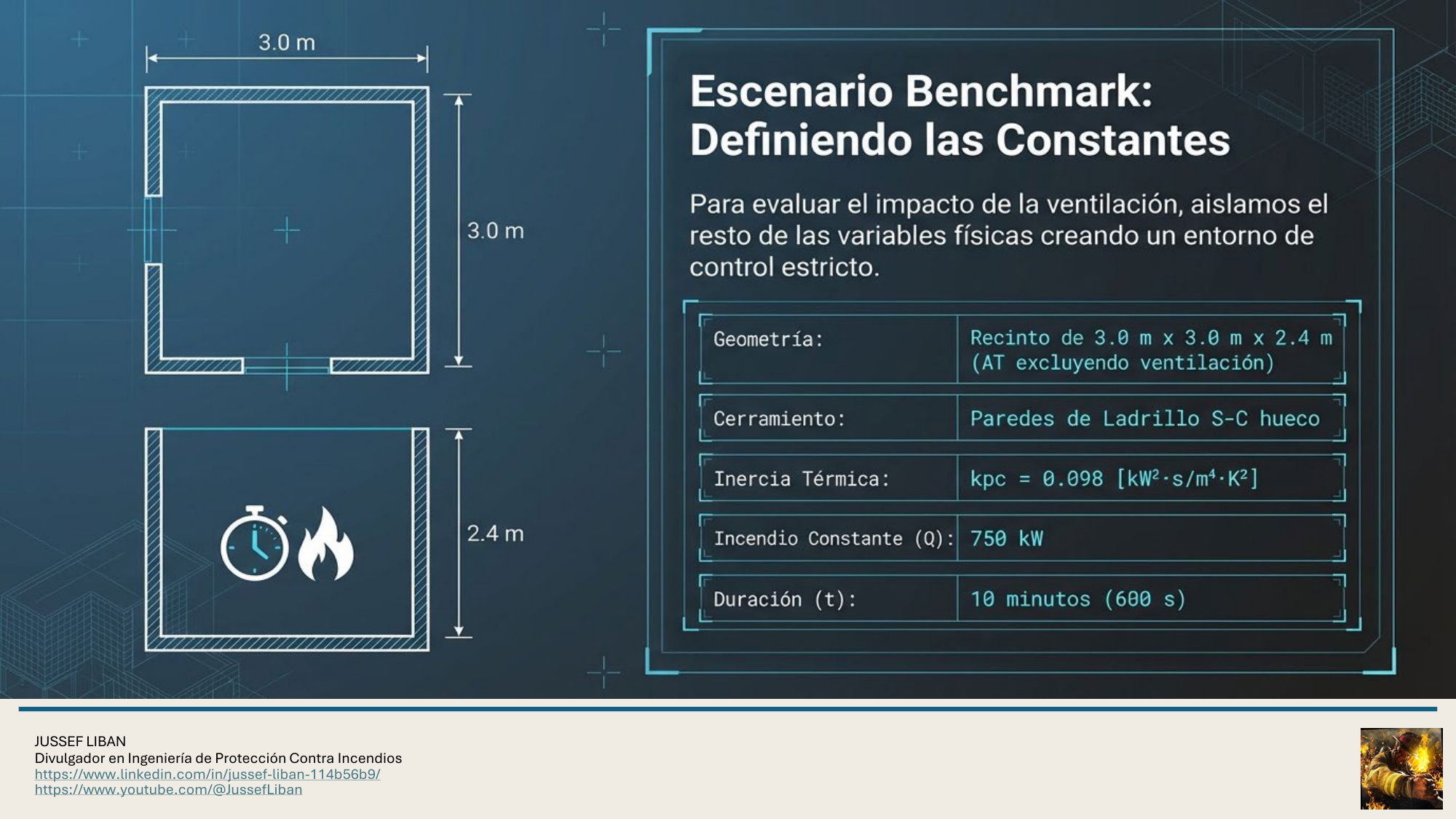

Para ilustrarlo se modeló un habitáculo de 3 × 3 × 2.4 m, sometido a un incendio constante de 750 kW durante 10 minutos, variando únicamente la geometría de la abertura.

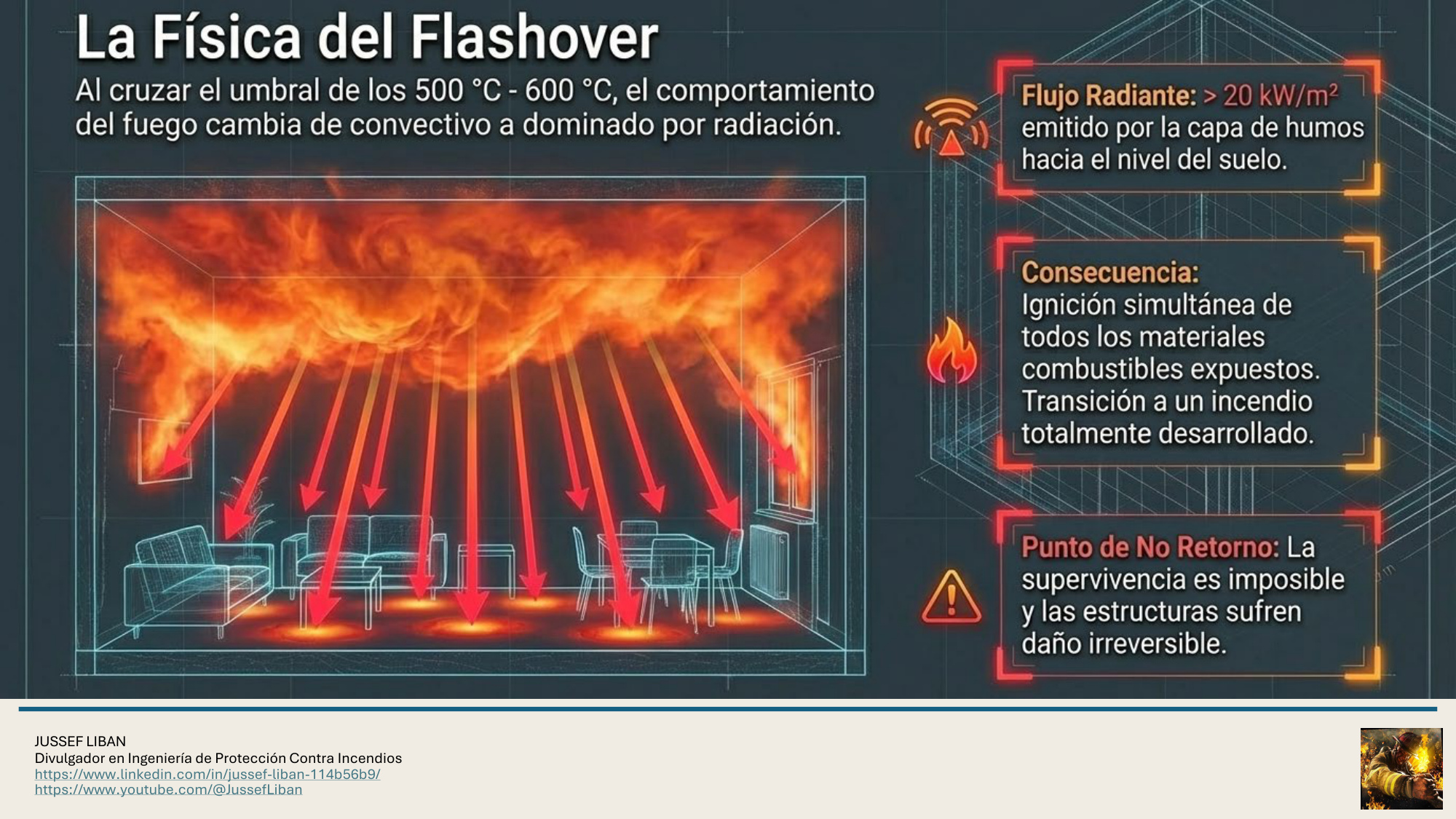

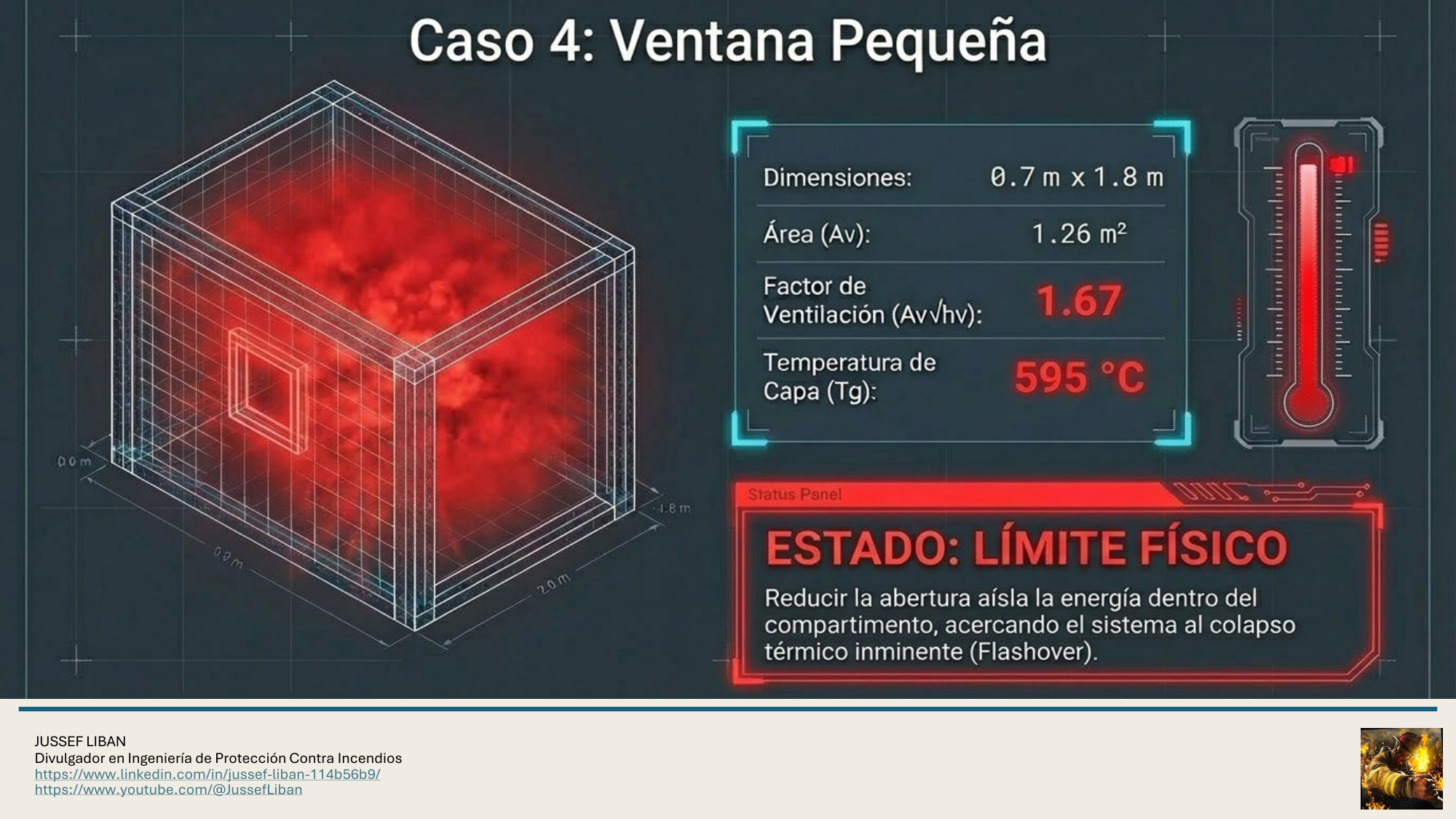

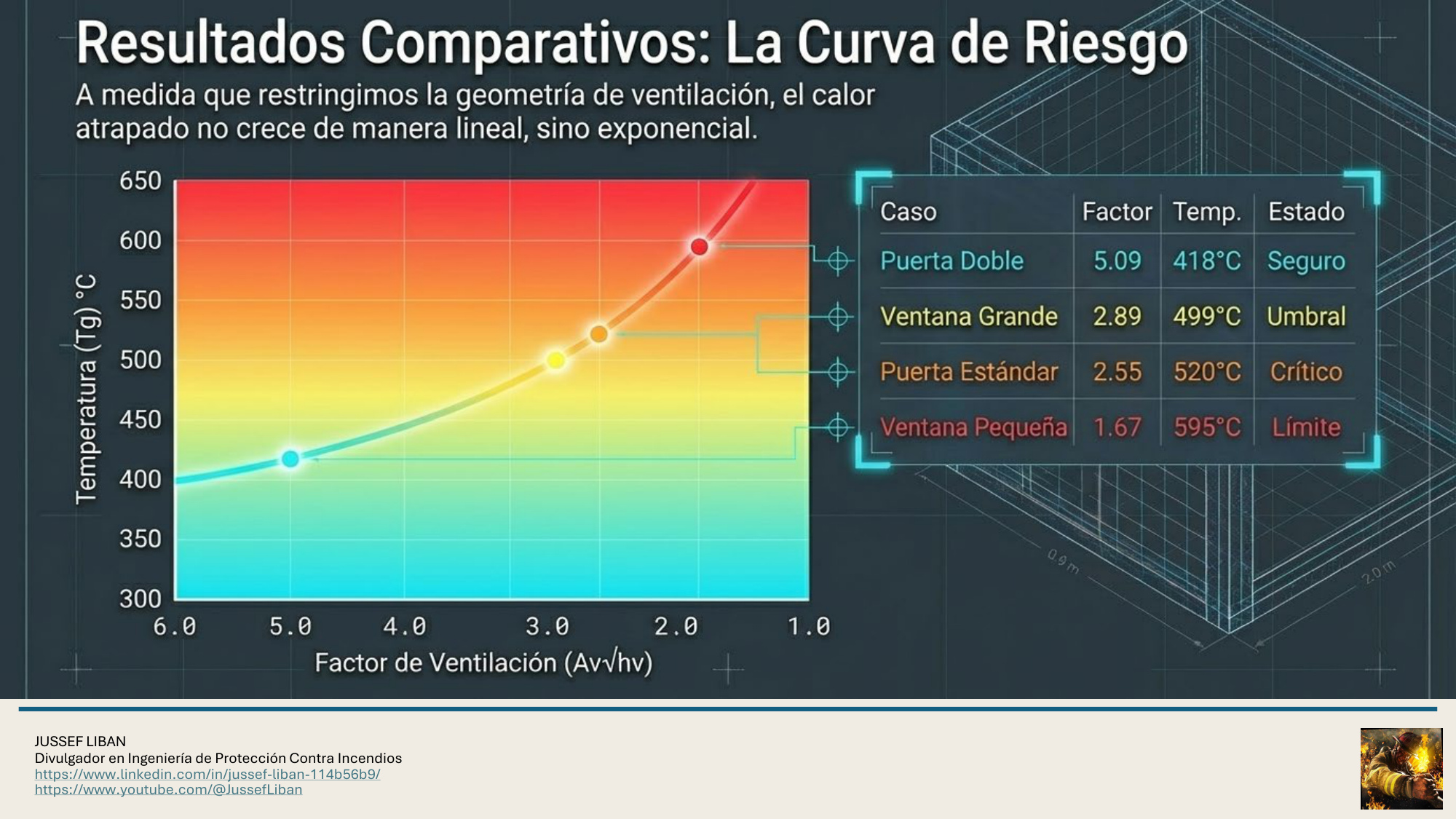

Los resultados muestran un patrón claro: a medida que la abertura se reduce, la temperatura del compartimento aumenta rápidamente, pasando de un régimen relativamente manejable a condiciones cercanas al flashover.

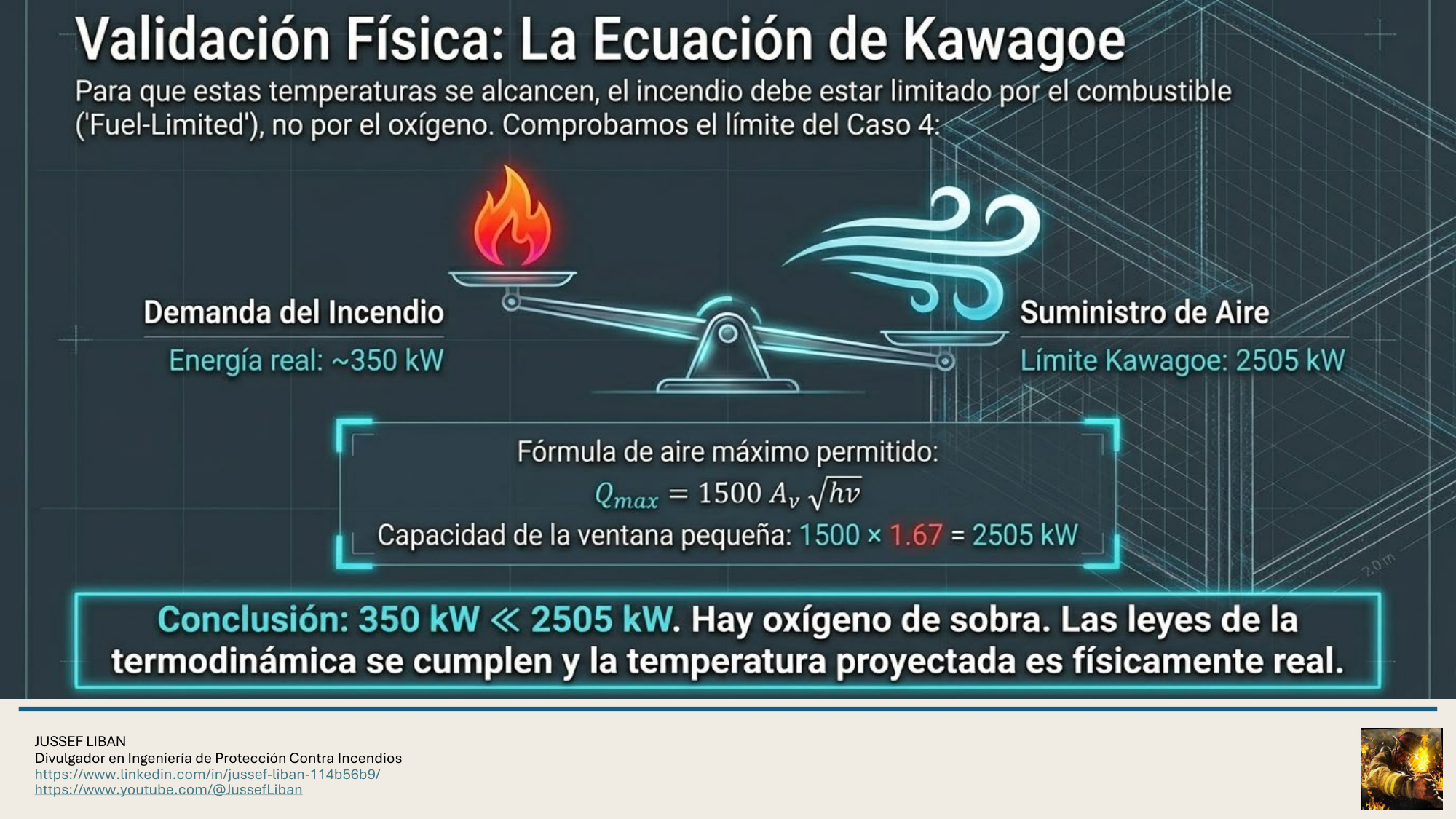

La enseñanza para el diseñador es profundamente contraintuitiva, muchos creen que un incendio se vuelve más peligroso por falta de oxígeno pero el modelo de ventilación de Kawagoe indica que en estos escenarios el incendio sigue siendo limitado por combustible y el problema no es la falta de aire sino la incapacidad del recinto para liberar la energía generada.
Cuando las paredes no absorben calor y las aberturas son pequeñas, el compartimento deja de comportarse como una habitación y pasa a comportarse como un horno cerrado. Aquí aparece nuevamente la paradoja de la ingeniería prescriptiva: dos edificios pueden clasificarse igual como “riesgo leve”, aunque uno tenga capacidad de disipar energía y el otro esté diseñado, sin saberlo, para acumularla hasta provocar flashover.
Diseñar sin evaluar la capacidad real de alivio térmico de las aberturas no es solo una omisión de cálculo. Desde la física del incendio, es diseñar un compartimento que puede convertirse en una trampa mortal incombustible.

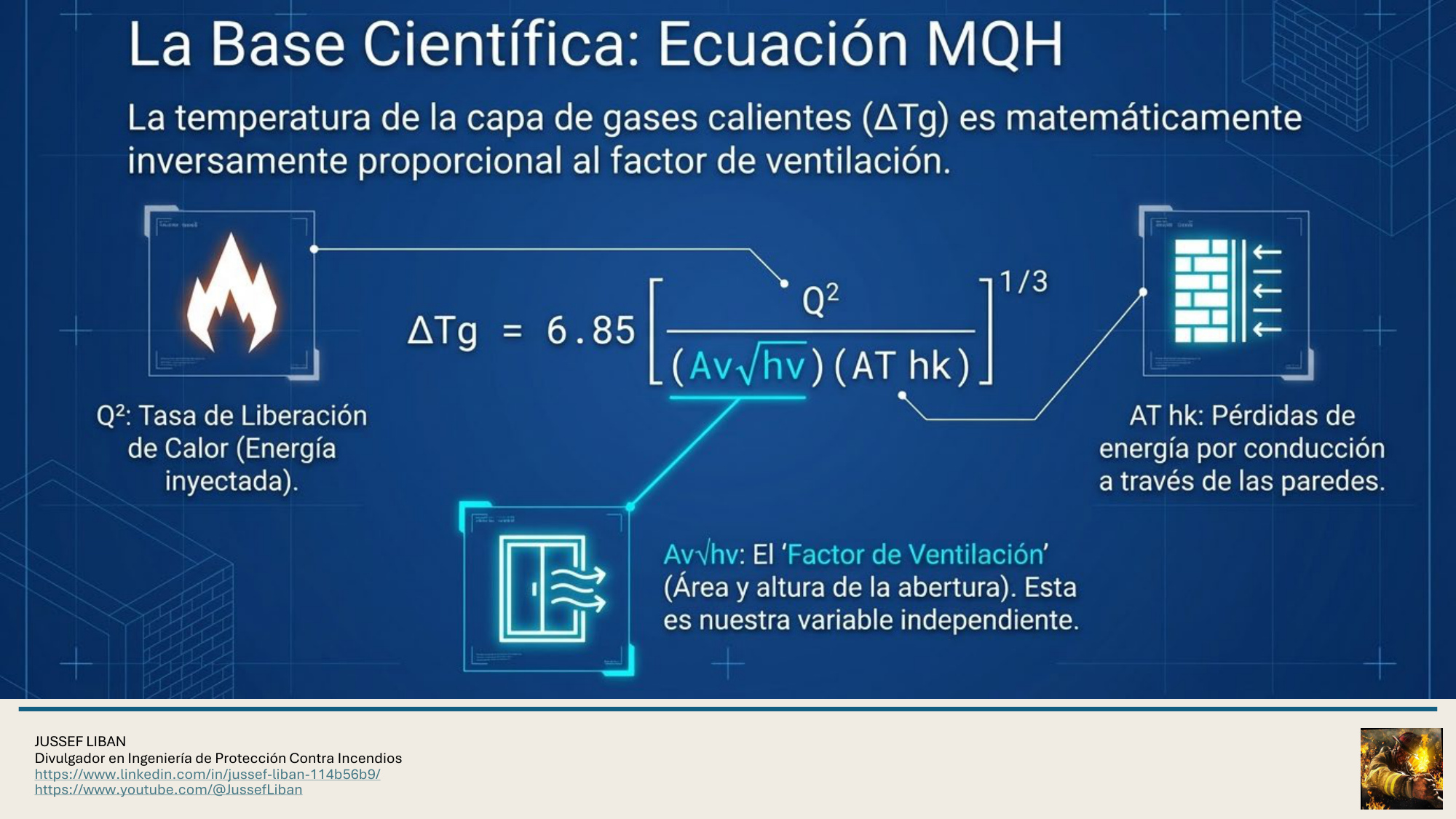

El cálculo completo y el análisis comparativo se muestran en las diapositivas adjuntas.
MATERIAL DE APOYO
SIN FORMACIÓN NO HAY SALVACIÓN
